Doepfer A-111-2 High End VCO II

Tento produkt není v současné době k dispozici

Klíčové vlastnosti

  • Plně analogový design pro skvělé zvuky
  • Rozsah ladění VCO lze nastavit na vysokou úroveň přesnosti
  • Exponenciální a lineární FM pro tonální tvarování
  • LFO přepínač pro použití modulu jako zdroje modulace

Doepfer A-111-2 High End VCO II Přehled

Tento popis byl přeložen z angličtiny - Zobrazit v původní verzi

Doepfer A-111-2 High End VCO II je plně analogový VCO, který má mnoho funkcí pro tvarování tónů a možností modulace. Toto VCO je založeno na triangle jádru a dosahuje všech ostatních tvarů vlny z triangle pomocí tvarovačů vln. To vytváří téměř dokonalé průběhy. Křivky, které může mít výstup, jsou pilové, obdélníkové, triangle a sinusové vlny. Oscilátor může také sledovat výšku tónu při 1V/Oct a může být také hrubě a jemně nastaven.


A-111-2 nabízí řadu vstupů a možností ovládání s exponenciální a lineární frekvenční modulací a pulzně šířkovou modulací. Všechny tyto zahrnují atenuátory, takže vstupní napětí lze upravit na různé úrovně. Tento modul má stejné základní obvody, ale má více vstupů, výstupů a ovládacích prvků než menší moduly A-111-3 a A-111-3v.

Produkt Ref: 220489

Zahrnuto v balení

Zobrazit úplný popis

Analogový oscilátor

A-111-2 má plně analogový triangle jádrový obvod. Lze jej použít v režimu VCO pro audio signály a v režimu LFO pro modulaci. Sazby každého režimu jsou:

  • Režim VCO: 0,5 Hz - 20 kHz (s příslušným externím CV)
  • Režim LFO: 0,001 Hz - 40 Hz (s příslušným externím CV)

Mezi těmito režimy lze přepínat pomocí přepínače na předním panelu. Frekvence režimu LFO jsou asi 1/500 VCO. Oscilátor může naklánět stopu při 1V/Oct po dobu 10 oktáv. Dostupné výstupy jsou sinusový, pilový, obdélníkový (ovladatelný pomocí PW) a triangle. Knoflík ladění umožňuje hrubé úpravy výšky kolem oktávy, pomocí propojky ji lze zvýšit na 3 oktávy. K dispozici je oktávový přepínač pro přepínání mezi 6-oktávovým rozsahem. Knoflík jemného ladění také umožňuje přesné doladění +/- 1 půltón.

Modulace

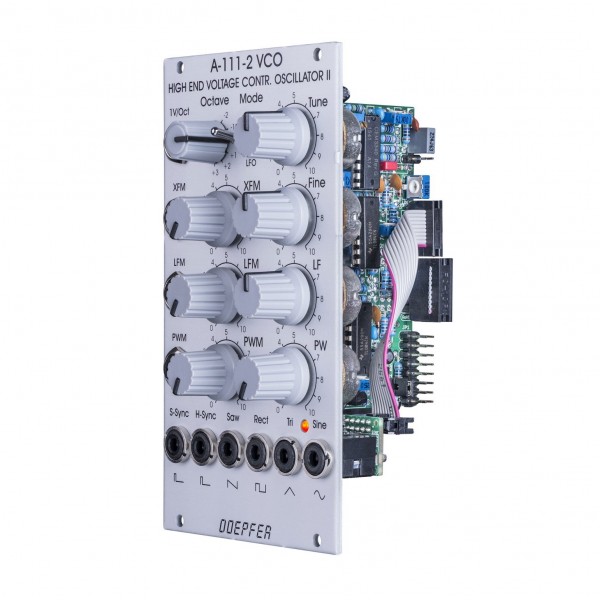

Existují 3 způsoby, jak modulovat tento oscilátor. Existují exponenciální a lineární frekvenční modulace au obdélníkového tvaru vlny lze modulovat i šířku impulsu. Na přední straně je exponenciální frekvenční modulační vstup s atenuátorem s označením XFM. Lineární frekvenční modulace má ovládací knoflík (LF) a ovládací vstup označený LFM, tento má také atenuátor (také označený LFM). Toto je stejnosměrná vazba, takže lze připojit i signály s frekvencí zvuku.

Šířku pulsu lze ručně nastavit pomocí ovladače PW od 0 procent (stále při nízké) do 100 procent (stále při vysoké). Vstupem PM lze také modulovat šířku impulsu a zeslabit řídicí napětí (PWM). K dispozici jsou tvrdé a měkké synchronizační vstupy pro synchronizaci s jinými řídicími napětími.

Specifikace

  • Velikost: 14HP / 70,8 mm
  • Hloubka: 55 mm (měřeno od zadní strany předního panelu)
  • Proud:
    • +12V: +70mA
    • -12V: -50mA
  • Kód produktu: A-111-2
