Zahrnuto v balení

Pro VCO je k dispozici také rozšiřující čip ROM: Erica Synths černá Wavetable VCO ROM 3.

Erica Synths Moduly řady černá

Erica Synths je známá tím, že vytváří špičková zařízení a vybavení prémiové kvality. Výjimkou není ani řada modulů černá. Moduly Erica černá jsou vyrobeny pouze z těch nejkvalitnějších komponent a zajišťují nedotčený tok signálu a vynikající životnost a odolnost výrobku, přičemž všechny vstupy a výstupy jsou chráněny proti přepětí. Řada černá staví ohromující design, inovace a použitelnost nad často omezené možnosti vytváření kompaktních, úzkých modulů a výsledkem je o něco větší modul, který je však až po okraj naplněn inteligentními a zajímavými funkcemi a vlastnostmi. Řada černá je ideální volbou pro každého, kdo touží po výkonném, všestranném a neuvěřitelně spolehlivém modulárním systému.

Zámek fáze suboscilátoru

Na adrese Erica Synths černá Wavetable VCO umožňuje aktivovat funkci Phase Lock pro suboscilátor. Tím se eliminuje driftování fáze suboscilátoru, které napodobuje mírně rozladěné analogové VCO. Chcete-li to provést, jednoduše stiskněte a podržte tlačítko BANK po dobu deseti sekund. Všechny LED diody BANK jednou bliknou. Podržením tlačítka po stejnou dobu dojde k deaktivaci, která se projeví trojím bliknutím LED diod.

Funkce

• 16 vlnových tabulek skládajících se z 16 waves
• Přídavné čipy ROM s dalšími waves
• VC wavesurf
• VC bank surf
• Ruční a VC bitcrush
• Vestavěný VCA
• Morfování vln
• Výstup suboscilátoru
• 3 suboscilátory waves (-1 a -2 oktávy)

Technické údaje

• Úroveň výstupního signálu: -5V až +5V
• Frekvenční rozsah: 30Hz až 5kHz
• Vstupní úroveň CV: -10mV až +10mV
• Spotřeba energie: Hodnoty: +48mA, -12mA
• Šířka modulu: 12HP
• Hloubka modulu: 25 mm

Ovládací Elements a vstupy/výstupy

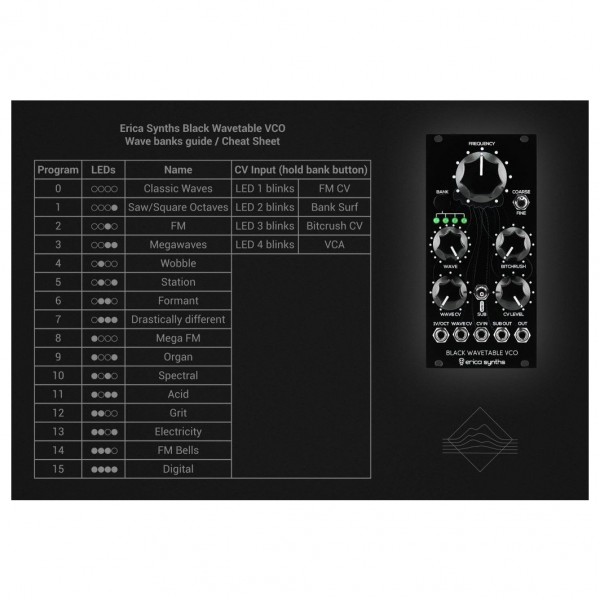

• BANK: Toto tlačítko slouží k výběru požadované wavetable. LED diody pod tlačítkem indikují aktuálně aktivní wavetable v binárním kódu (8+8 pro první dva ROM čipy). Pokud použijete třetí čip ROM, LED diody BANK budou blikat. Chcete-li nakonfigurovat CV IN, stiskněte a podržte tlačítko po dobu 2 sekund, dokud nezačne blikat jedna z LED diod. Rychlým stisknutím tlačítka se pohybujte po LED diodách a vyberte konfiguraci CV IN:
  • LED 1 bliká: CV IN je Bitcrush CV
  • LED 2 bliká: CV IN je Bank Surf CV (v tomto režimu je výběr banky pomocí tlačítka zakázán).
  • LED 3 bliká: CV IN je FM CV
  • LED 4 bliká: CV IN ovládá VCA
  • Pokud není do 5 sekund dokončena žádná volba, modul se vrátí do režimu volby banky. Modul si po vypnutí vyvolá vaši konfiguraci CV IN.
• WAVE: Knoflík pro ruční pohyb po waves v rámci wavetable.
• WAVE CV Knob: Upravuje úroveň the Wave Surf CV.
• 1V/OCT: Vstup 1V/oktáva. Ve výchozím nastavení kvantizováno
• WAVE CV Input: Vstup WAVE CV: Vstup CV Wave Surf
• CV IN: Konfigurovatelný vstup CV. Výchozí nastavení je Bitcrush
• SUB OUT: Výstup suboscilátoru
• OUT: VÝSTUP Z OSCILÁTORU: Celkový výstup VCO
• CV LEVEL: Nastavuje konfigurovatelnou úroveň CV IN
• SUB (1/2/3): Přepínač pro výběr mezi jedním ze tří suboscilátorů waves. První je -1okt, druhý je -2okt a třetí je -1okt tranzistorová suboscilátorová vlna z Varishape VCO.
• BITCRUSH: Knoflík pro ruční nastavení úrovněBitcrush. Úplně proti směru hodinových ručiček neumožňuje nastavení Bitcrush, zatímco úplně ve směru hodinových ručiček umožňuje nastavení maximálního Bitcrush.
• COARSE/FINE: Přepínač pro volbu rozsahu knoflíku Frequency. Coarse je 10 oktáv, zatímco Fine jsou 2 půltóny. Pokud modul zapnete v nastavení Fine, bude generovat tón C4.
• FREQUENCY: Knoflík pro nastavení frekvence VCO.
