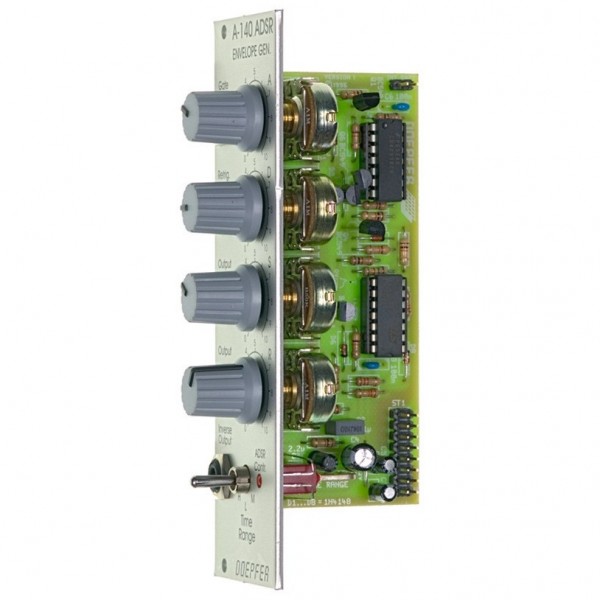

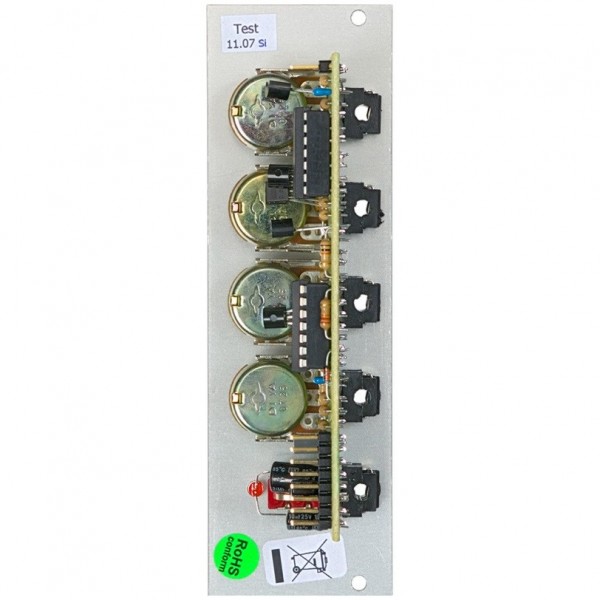

Prodej vašeho Doepfer A-140 ADSR Envelope Generator (8HP)

Tento popis byl přeložen z angličtiny - Zobrazit v původní verzi

Vyměňte svůj generátor obálek Doepfer A-140 ADSR (8HP) s Gear4music. Pokud chcete zefektivnit svou modulární sestavu, tento spolehlivý a jednoduchý generátor obálek by mohl být ideální položkou k výměně. Ačkoli A-140 vyniká v tvarování dynamické modulace, možná budete chtít prozkoumat složitější obálky s dalšími stupni nebo možnostmi ovládání. Obchodování vám může pomoci najít ten správný modul, který zvýší expresivitu a flexibilitu vaší sestavy.

Produkt Ref: 315531

Zahrnuto v balení

Zobrazit úplný popis

Ovládací Elements

  • A: Toto je ovládání času útoku. Při spuštění obálky se na obou výstupních zásuvkách objeví řídicí napětí, které se v čase nastaveném tímto ovladačem zvýší na maximum.
  • D: Toto je ovladač doby rozkladu. To je doba, za kterou výstupní řídicí napětí klesne na úroveň nastavenou ovladačem sustain (S).
  • S: Toto je ovladač Sustain time. Jedná se o ustálenou úroveň napětí po fázi decay. Tato úroveň zůstává stejná, dokud není brána uzavřena
  • R: Toto je ovládání doby uvolnění. Jakmile signál hradla skončí, řídicí napětí klesne na nulu rychlostí nastavenou tímto ovladačem.
  • Ovládání ADSR: Indikace stavu obálky LED.
  • Časový rozsah: Třípolohový přepínač rozsahu. Umožňuje zvolit požadovaný časový rozsah obálky:
    • H: High. Tento časový rozsah může dosahovat až minut
    • M: Střední. Jedná se o standardní střední rozsah pro délky obálek.
    • L: Nízká. Do méně než 100 mikrosekund

Vstupy/výstupy

  • Gate: Vstup pro napětí Gate. Jedná se o spínanou zásuvku, normovanou k obvodu INT.GATE na systémové sběrnici. Signál gate na tomto obvodu spustí ADSR i bez vstupu do zásuvky. Pokud však do zásuvky připojíte signál gate, pak se spojení se systémovou sběrnicí přeruší a místo toho se ADSR spustí z této zásuvky. Normalizaci lze odstranit vyjmutím malé červené propojky v pravém horním rohu desky plošných spojů.
  • Retrig: Vstup pro opětovné spouštěcí napětí. Lze jej připojit ke zdrojům, jako je výstup LFO. To znamená, že dokud je brána otevřená, obálka se znovu spustí, kdykoli zaznamená impuls z LFO.
  • Výstup (pod Retrig.): Reaguje na signál Gate tím, že vydá napěťovou obálku nastavenou ovladači ADSR. Kdykoli je ADSR spuštěn, přenáší tento výstup napětí obálky definované parametry ADSR.
  • Výstup (Nad inverzním výstupem): Reaguje na signál Gate tím, že vysílá napěťovou obálku nastavenou ovládacími Elements ADSR. Kdykoli je ADSR spuštěn, přenáší tento výstup napětí obálky definované parametry ADSR.
  • Inverzní výstup: Reaguje na signál Gate tím, že vysílá inverzní obálku napětí nastavenou ovládacími Elements ADSR. Přenáší přesně stejnou napěťovou obálku jako běžné výstupy, ale invertovanou, se záporným namísto kladného napětí.

Specifikace

  • Šířka: 8HP / 40,3 mm
  • Hloubka: 50 mm (měřeno od zadní strany předního panelu)
  • Proud:
    • +12V: +20mA
    • -12V: -20mA
