Čtyřkanálový distributor hodin

4ms Quad Clock Distributor je ideální pro použití jako Master clock modul. Čtyři kanály se skládají z Clock I/O, Reset a Div/Multi CV a Reset připojení. Jednou z nejvýznamnějších a nejpohodlnějších funkcí modulu Quad Clock Distributor je možnost ručně naťukat požadované tempo. Výstup hodin také odpovídá naklepanému tempu, i když jsou ostatní kanály taktovány externě, což zajišťuje optimální flexibilitu. Díky pěti synchronizovaným hodinovým výstupům je modul ideální jako hlavní hodinový modul řetězce.

Všestranné možnosti připojení

Modul QCD Eurorack nabízí všestranné možnosti připojení, které jsou ideální pro řadu aplikací. Kromě toho, že obsahuje Clock I/O na každém kanálu, můžete také vytvářet složité rytmické sekvence při propojení více kanálů mezi sebou prostřednictvím kanálů Div/Multi CV a Reset připojení. Na každém kanálu můžete také rozdělit nebo znásobit příchozí hodinová připojení od /32 do x16. Každý kanál modulu je vybaven detentovaným knoflíkem pro přichycení dělení a násobení, stejně jako konektorem CV pro modulaci množství Div/Multi. Vestavěná LED světla reagují v čase na tempa výstupních hodin pro větší pohodlí. Samotný hodinový výstup poskytuje plně bufferované 5V impulsy. Výchozím nastavením je čtvercová vlna, ale lze ji ovládat i pomocí expandéru.

Konstrukce a rozšíření

Kromě toho, že je tento modul skvělý jako hlavní hodiny, lze jej také rozšířit a zdvojnásobit řetězovou výměnou několika modulů za jiný hodinový modul pomocí konektoru Tap Out. Na PCV je také headerové připojení pro připojení k QPLFO, které poskytuje čtyři CV skewable a CV DIv/Mult-able obálky. Můžete také propojit s expandérem QCD a získat tak přístup k dalším funkcím, jako je Inverted Gate, Atennuverter pro vstupy CV a další. Díky své všestranné a zároveň kompaktní konstrukci jsou moduly QCD ideální jako master clock nebo generátor rytmických patternů.

Funkce

• Čtyři CV řízené děliče/násobiče hodin
• Tlačítko Tap Tempo a pět synchronizovaných hodinových výstupů dělají z QCD ideální modul pro "Master" hodiny v čele řetězce
• Tap clock výstup běží v tapovaném tempu (i když jsou ostatní kanály taktovány externě)
• Vytváření složitých rytmických vzorů vzájemným propojením více kanálů do Div/Mult CV a Reset
• Každý ze čtyř kanálů má nezávislé hodiny IN, OUT, Reset a Div/Mult CV
• Dělení nebo násobení příchozích hodin od /32 do x16 na každém kanálu:
• Dělení/násobení celočíselným dělením/násobením se provádí pomocí knoflíku s detencí.
• CV konektor pro modulaci množství Div/Multi
• Resetovací konektor (pro každý kanál) restartuje hodiny při přijetí spouštěče (mění fázi hodin)
• Vstupní konektory hodin jsou normalizovány směrem dolů: Tap->Červená->Černá->Modrá->Zelená
• Výstupy hodin se automaticky zastaví, když se zastaví příchozí hodiny
• LED diody blikají podle tempa výstupních hodin
• Výstupní pulsy hodin 5V, plně vyrovnávací paměť. Výchozí je čtvercová vlna a PW je ovladatelný pomocí expandéru
• Daisy chain více QCD nebo jiných hodinových modulů pomocí Tap Out konektoru

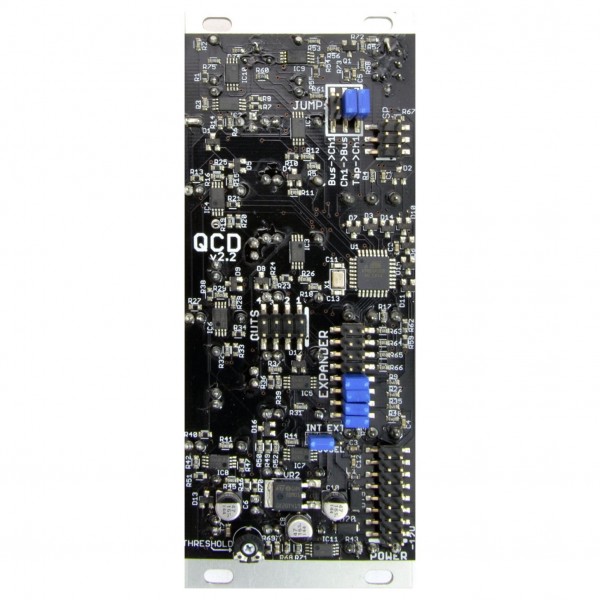

• Hlavička na desce plošných spojů pro připojení k Quad Pingable LFO (QPLFO) pro zajištění čtyř CV Skew-able, CV Div/Mult-able obálek
• Rozhraní s QCD Expanderem pro další funkce (šířka pulsu, invertovaná brána, atenuvertory pro CV vstupy).

Specifikace

• Velikost: 10HP
• Hloubka: 1,0 palce (26 mm)
• Spotřeba energie:

• +12V lišta:
  • 12V: 48mA s jumperem pro výběr externího 5V napájení.
  • 88mA s jumperem volícím interní 5V
• +5V lišta:
  • 5V: 41mA s jumperem volícím externí 5V
  • nepoužívá se (0mA) s jumperem vybírajícím interní 5V
• -12V lišta: 40mA
